Beschreibt, wie man sich mit serieller Verbindung mit einem smartMini oder smartRAIL System verbinden kann.
Alle unsere Edge Devices haben auf einem 4 poligen JST-Stecker eine serielle Konsole zu Debug Zwecken mit 115200 Baud 8N1:

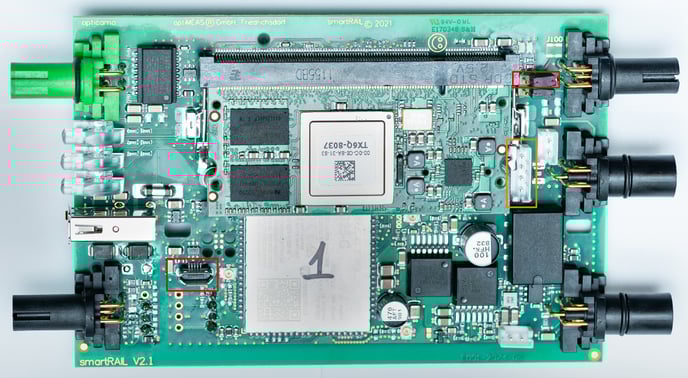

Serielle Konsole am Beispiel des smartRAIL V2: orange Markierung

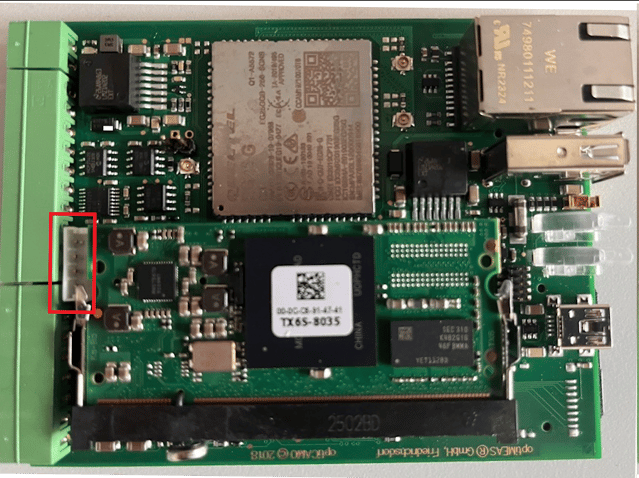

Serielle Konsole am Beispiel des smartMini: rote Markierung

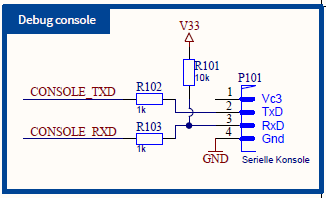

Pin-Belegung im des Edge Device
Achtung: diese Leitungen haben nur 3V3 Pegel (und nicht RS232 Pegel) und liegen ungeschützt an der CPU!
Bei dem Stecker auf der Platine handelt es sich um den Artikel B4B-EH-A von JST: https://de.farnell.com/jst-japan-solderless-terminals/b4b-eh-a-lf-sn/stecker-eh-top-4kont-2-5mm/dp/1830714
Empfohlener USB seriell Wandler

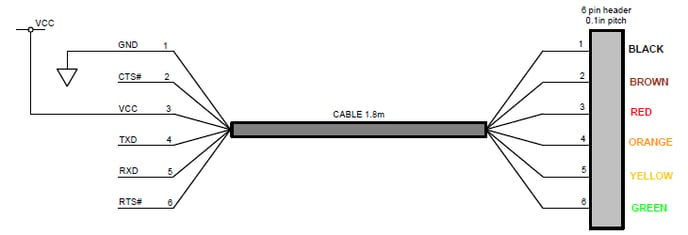

TTL-232R-3V3 von FTDI: https://de.farnell.com/ftdi/ttl-232r-3v3/kabel-usb-ttl-pegel-seriell-umsetzung/dp/1329311

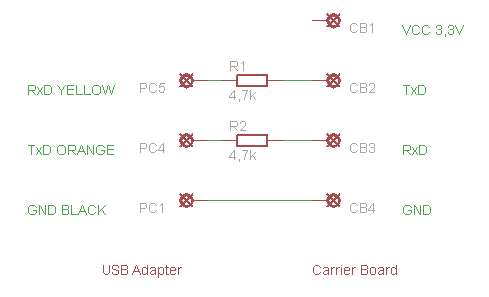

Verwenden Sie 4,7k-Ohm-Widerstände zum Schutz zwischen dem TTL232R-3V3 und dem 4-poligen Stecker des Edge Devices.
